آموزش و راهنمای استفاده از درایور موتور DC-24V-10A-Double حافظه دار مدل EP4108

• مشخصات کلی
• ذخیره دورهای تنظیم شده در حافظه ها
• فراخوانی دور از حافظه
• بازگشت کنترل به ورودی ها
• سلکتور انتخاب حالت کنترل
• حفاظت دما

درایور EP4108 دارای 2 خروجی مجزا برای اتصال به 2 موتور 24 ولت با حداکثر جریان 10A میباشد.

یکی از ویژگیهای این درایور دارا بودن 2 خانه حافظه جهت ذخیره سرعت های تنظیم شده برای هر 2 موتور است.

این درایور در 4 مدل مختلف عرضه شده است که تفاوت آنها در روش و ورودی های کنترل دور میباشد.

1. کنترل بصورت آنالوگ و توسط ولوم.
2. کنترل بصورت آنالوگ و ورودی 0-10V قابل اتصال به PLC.
3. کنترل بصورت آنالوگ و ورودی 4-20mA قابل اتصال به PLC.
4. کنترل بصورت دیجیتال و توسط پورت RS485 و پروتکل Modbus RTU.

در هنگام خرید میتوانید نوع کنترل را با توجه به نیازتان انتخاب کنید.

جهت سفارشی سازی درایور EP4108 مطابق نیازتان میتوانید از صفحه ثبت سفارش اقدام کنید.

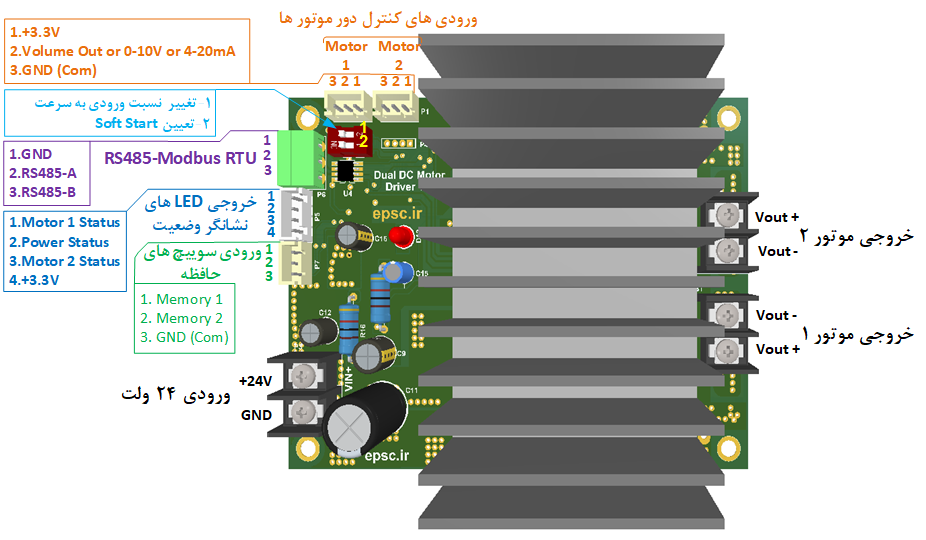

ورودی و خروجیهای درایور و خلاصه ای از توضیحات هر کدام در تصویر زیر مشخص شده است.

• مشخصات کلی:
  1. دارای 2 خروجی مجزا هر کدام 10 آمپر.
  2. یک ورودی 24 ولت برای هر 2 موتور.
  3. کنترل پیوسته و نرم سرعت دارای سافت استارت.
  4. کنترل سرعت هر موتور بصورت مجزا بصورت آنالوگ و توسط ولوم.
  5. کنترل سرعت با ورودی 0-10V و یا 4-20mA جهت اتصال به PLC.
  6. کنترل بصورت دیجیتال و توسط پروتکل RS485-Modbus RTU قابل اتصال به PLC.
  7. دارای 2 حافظه جهت ذخیره و بازنشانی سرعت تنظیم شده هر 2 خروجی.
  8. دارای خروجی جهت اتصال به 3 عدد LED نشانگر وضعیت خروجی ها.
  9. دارای حفاظت دمای درایور.

این درایور بصورت تک جهت عمل میکند و امکان تغییر جهت را ندارد.

• ذخیره دورهای تنظیم شده در حافظه ها:

این درایور دارای 2 خانه حافظه جهت ذخیره دور و یا سرعت تنظیم شده میباشد که در هر خانه دور تنظیمی هر 2 موتور ذخیره شده و پس از بازنشانی هر حافظه دور هر دو موتور به مقدار ذخیره شده تغییر داده میشود.

جهت ذخیره میبایست در حالتی که کنترل توسط ورودی انجام میشود (وضعیت LED های نشانگر وضعیت موتور ثابت و دائم روشن میباشد) دکمه حافظه مربوطه (یکی از 2 سوییچ) را فشره و نگه داریم در این حالت وضعیت LED مربوطه بصورت چشمک زن سریع در می آید. پس از چند ثانیه LED از چشمک زن به ثابت روشن تغییر وضعیت میدهد. در این زمان باید سوییچ را رها کنید سرعت ذخیره شده و مد کاری هم به حافظه تغییر می یابد

بصورت خلاصه سوییج را فشرده و پس از ثابت شدن LED رها کنید.

• فراخوانی دور از حافظه:

جهت فراخوانی حافظه کافیست در زمانی که کنترل توسط ورودی ها انجام میشود (وضعیت LED ثابت و یا خاموش) سوییچ حافظه مربوطه را یک بار فشرده و رها کنید. در زمانی که کنترل دور توسط حافظه انجام میشود LED حافظه مربوطه چشمک زن کند (هر 1 ثانیه) میباشد.

در زمانی که کنترل توسط حافظه انجام میشود در صورتی که سوییچ حافظه غیر فعال فشرده شود سرعت به مقدار ذخیره شده در این خانه تغییر داده میشود.

• بازگشت کنترل به ورودی ها:

در حالت کنترل توسط حافظه در صورتی که سوییچ حافظه فعال فشرده شود کنترل دور از حافظه برداشته شده و توسط مقادیر ورودی ها انجام میگردد.

• سلکتور انتخاب حالت کنترل:
  1. تغییر نسبت ورودی به سرعت:

     در حالت OFF: نسبت مستقیم دارد و ورودی که از کم به زیاد تغییر میکند سرعت هم از صفر به 100% تغییر میکند.

     در حالت ON: نسبت برعکس شده و ورودی که از زیاد به کم تغییر میکند سرعت هم از صفر به 100% تغییر میکند.

  2. تغییر زمان Soft start:

     جهت جلوگیری از تغییر سرعت ناگهانی برنامه کنترل دور بصورتی انجام میشود که تغییر سرعت از سرعت فعلی به سرعت تنظیم شده در مدت زمان مشخصی که بستگی به میزان تغییر دارد انجام میشود.

     مثلا در صورتی که موتور ثابت باشد و حداکثر ورودی اعمال شود حدودا 2 ثانیه زمان میبرد تا سرعت به حداکثر برسد.

     در صورتی که این سوییچ روی حالت ON قرار داده شود این زمان به 100ms تغییر می یابد و در نتیجه تغییر سرعت از صفر به صد خیلی سریع انجام میگردد.

     (با توجه به اینکه در این حالت امکان آسیب دیدن موتور و یا درایور میباشد، در صورت عدم نیاز فعال نکنید)

     این حالت برای زمانی تعبیه شده است که نیاز به تغییر سرعت ناگهانی می باشد.

• حفاظت دما:

در صورتی که دمای درایور از حداکثر دمای مجاز بیشتر شود. خروجی ها قطع شده و هر 3 نشانگر LED به چشمک زن تغییر وضعیت داده میشوند.

سوالات و پرسش های خود را میتوانید از قسمت پرسش و پاسخ ها مطرح کنید. با تشکر.

موفق و پیروز باشید

الکترو پاسارگاد سیستم
